06.170 NDT S291 Electronic Photofluorometer

La misura della fluorescenza dei liquidi penetranti è richiesta dalle Specifiche AMS 2644 (che rimpiazza la MIL-I-25135) e ASTM E-1417 (che rimpiazza la MIL-STD-6866), EN ISO 3452-2.
Il fotofluorimetro NDT S291 è elencato nella ASTM E 1135 e corrisponde alla EN 571-2.
Lo strumento è inoltre utilizzabile per test di stabilità termica ed all’ultravioletto.
L’elettronica di tipo avanzato e la lettura digitale consentono una maggior speditezza di lavoro nonché maggior precisione di letture.

Specifiche
Lettura: Digitale 000÷999
Sorgente: Lampada U.V. 4 W 365 nm
Filtri: in accordo alle Specifiche
Controlli: ZERO (potenziometro 10 giri)
Calibrazione: (potenziometro 10 giri)
Alimentazione: 220V. 50Hz 30VA (117V 60Hz)
Dimensioni: 260x210x130 mm
Peso: 3 kg circa
Portacampioni con finestra di lettura: come richiesto dalle norme
Manuali d’istruzioni.

06.130 LUXMET Misuratore di intensità

LUCE AMBIENTE
Digitale, per la misura della luce bianca nell’area di lavoro per penetranti visibili e magnetici colorati. Può anche essere utilizzato per la misura dell’intensità della luce dei visori per lastre radiografiche.
Campo di misura da 0 a 50.000 lux su 3 scale. Precisione ±5%.

12.180 UVR365 Misuratore di intensità

LUCE ULTRAVIOLETTA
Questo strumento misura l’intensità della luce ultravioletta con lunghezza d’onda 365 nanometri in mW/cm².
Permette di stabilire la distanza ottimale tra lampada e pezzo da controllare e indica il momento di sostituzione di lampade UV esaurite. Strumento richiesto, a questo scopo, dalle specifiche AMS, MIL, ASME, ASTM, EN, ecc.
Fornito con certificato di taratura, con possibilità di ritarature periodiche.

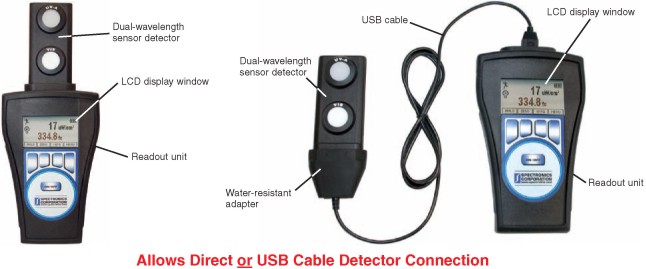

12.182 XRP 3000 Misuratore luce UV e bianca
Consente la misura contemporanea della luce UV e bianca con due celle integrate.
Range:
- UV-A 0-100 m W/cm²
- Visibile 0-5.300 lux
Strumento a microprocessore con precisione migliore del ± 5%.
Compresi certificati tracciabili NIST

12.184 DSE-100 X/L MISURATORE LUCE BIANCA E UV
Unità digitale di lettura luce UV e luce bianca.
Range luce UV: 0-19990 µW/cm² risoluzione: 10 µW/cm²
Range luce bianca: 1999 lux risoluzione: 1 lux
Compresi certificati tracciabili NIST
cod. 12.185 DIX365 Sensore intercambiabile per DSE 100 X/L luce UV 365 nm
cod. 12.186 DIX 555 A/L Sensore intercambiabile per DSE 100 X/L luce bianca 555 nm (lux)

I Test Panel sono pezzi campione con difetti noti da utilizzare per la stesura di una procedura di controllo con liquidi penetranti sia a temperature standard (da +10 a +50°C) sia per qualificare procedure con penetranti per alte o basse temperature.
Vengono inoltre utilizzati per valutare comparativamente prodotti di marche diverse, ottenendo utili elementi su sensibilità e lavabilità. Quando il penetrante è usato in vasca a immersione con recupero si consiglia un controllo periodico comparativo con un campione dello stesso prodotto mai usato, per valutare eventuali degradazioni.

06.260 EPT2 EUROPEAN TEST PANEL TYPE II (EN ISO 3452-3)
A Spec. EN571-3, EN-ISO 3452-3 Type 2. Su un lato un rivestimento di cromo porta 5 punti di criccature ottenuti con penetratore a carichi crescenti. A fianco l'acciaio è sabbiato con 4 diverse rugosità in modo da permettere la verifica contemporanea della sensibilità e della lavabilità.

06.180 TP ALL Test Panel Alluminio

A spec. ASME, RAI, MIL, UNI, ASTM.
Criccato termicamente a Specifica, dimensioni 2x3x3/8 inch., è diviso da un solco trasversale in due parti aventi difetti similari per prove comparative.

06.245 KDS SHERWIN TWIN PANELS

Permettono la comparazione contemporanea di sensibilità e lavabilità, sia in produzione sia in laboratorio.
Vengono forniti due pannelli identici, certificati, con criccature progressive, per il controllo quotidiano della performance richiesto dalla ASTM E-1417.
Dimensione 2x6 inch cad.

06.210 TAM135
	Test Panel per misura difetti rilevati con liquidi penetranti, a Spec. Pratt & Whitney TAM135273. Regolo in plastica trasparente con indicazioni lineari e circolari verde fluorescente per la misura comparativa in pollici e millimetri di difetti rilevati con liquidi penetranti. Misura di difettosità lineari e circolari da 0,2 mm. a 4,6 mm.

06.220 TWIN Test Panel Twin (Gemelli)
	A spec. EN571-3, EN-ISO 3452-3 Type 1, DIN. Al nickel cromo, già tagliato in due parti identiche con criccature a scelta da 10, 20, 30, 50 micron di profondità, in modo da consentire la più ampia valutazione comparativa di sensibilità.

06.140 MENISC Meniscus Test kit
	Kit a confronto diretto per la determinazione della visibilità dei penetranti in strati sottili (penetrabilità) e per il controllo della costanza della qualità delle forniture. Il Kit consiste in un piano ottico ed una coppia di lenti ciascuna con una curvatura per controllo penetranti visibili e una curvatura per penetranti fluorescenti. Il tutto in un cofanetto con istruzioni per l’uso.

06.230 WTP1 Test Panel Lavabilità
	Pannello in acciaio inox 100x150 mm. sabbiato per ottenere una identica rugosità su due strisce parallele di 38 mm. di larghezza. Ideale per prove comparative di lavabilità.

06.160 RIFRAT Rifrattometro
	Per la misura della concentrazione degli emulsificatori idrofilici. Permette di aggiungere la corretta quantità di emulsificatore e/o acqua per il reintegro del bagno. Scale disponibili a richiesta.
