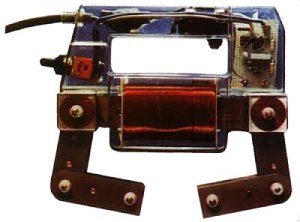

SILVER YOKE

L'ispezione col giogo elettromagnetico SILVER YOKE è un mezzo rapido per la ricerca di difetti sia affioranti in superficie sia sub-superficiali come cricche, porosità, inclusioni, ecc. in materiali ferromagnetici.



UNICO con custodia trasparente in POLICARBONATO, materiale plastico con caratteristiche di RESISTENZA meccanica ed elettrica estreme, i caschi motociclistici ed i vetri antiproiettile sono in policarbonato, AUTOESTINGUENTE; ISOLAMENTO elettrico 20.000 Volt/mm; RIPARABILE, a differenza dei tipi con corpo fuso in plastica.

 .

LED diodo luminoso: si accende quando si preme il microswitch per segnalare che il SILVER YOKE sta magnetizzando




 con CAMPO ALTERNATO
luce verde
SELETTORE:
CORRENTE ALTERNATA/OFF/
CORRENTE RADDRIZZATA		 con CAMPO RADDRIZZATO
luce rossa
LEGGERO solo kg. 3,900
Dimensioni mm 230x68x200h		 MAGNETIZZAZIONE in CORRENTE ALTERNATA
(per ricerca difetti superficiali)
e CORRENTE RADDRIZZATA (per ricerca difetti interni) con
elettronica interna alla custodia
I BRACCI SNODATI in 4 punti permettono di adattarlo a qualsiasi geometria del pezzo.
Spazio tra i poli aggiustabile tra 0 e 300 mm.


Come ordinarli
07.100 SY 1
SILVER YOKE ALIMENTAZ. RETE 220V 4 SNODI MAGNETIZZAZIONE CA-CC
Magnetizzazione ALTERNATA e RADDRIZZATA con elettronica interna allo strumento, senza cassette esterne di alimentazione

07.110 SY 2
SILVER YOKE ALIMENTAZ. RETE 220V E BATTERIA 12V 4 SNODI
Magnetizzazione ALTERNATA con alimentazione da rete 220v e magnetizzazione CONTINUA da batteria portatile 12 VOLT

07.120 SY 3
SILVER YOKE A 4 SNODI CA Alimentazione a bassa tensione 42V
Magnetizzazione ALTERNATA e RADDRIZZATA tramite il trasformatore e raddrizzatore 07.123
Ciclo di lavoro max: 2 min ON/2 min OFF

07.123 TRAD42
TRASFORMATORE 220/42/12V PIU' RADDRIZZATORE CC PER SY3
In cassetta portatile classe E, entrata 220V da rete, uscita 42V corrente ALTERNATA e RADDRIZZATA a semionda, per alimentazione SILVER YOKE 3.

Rilevazione dei valori in Gauss del campo magnetico tangenziale  1 Gauss ~ 1 Oersted ~ 80A/m

SILVER YOKE ha un CERTIFICATO di TARATURA a Norme ASME, MIL, UNI, TÜV, ASTM (Codice 07.160)

07.130 SY4 MINI SAMBA YOKE
Giogo elettromagnetico di peso e dimensioni "mini": solo kg. 2,8 con apertura massima tra i poli di ben 300 mm.
Alimentazione 42V di sicurezza, con forza di sollevamento a Norme.
Questo giogo è costituito da soli 4 pezzi, facilmente ed economicamente sostituibili anche dall'utilizzatore in caso di rottura: cavo di alimentazione, microinterruttore, bobina, nucleo snodato.
Costruzione robusta e stagna alle infiltrazioni di liquidi.

07.155 SY OTB SILVER YOKE ON THE BALLS
La nuova versione O.T.B. innova radicalmente il controllo magnetico, montato su sfere, si fa scorrere sulla superficie in esame o a cavallo della saldatura mantenendo premuto il pulsante di magnetizzazione. In due passate incrociate, si controllano velocemente grandi superfici, senza la fatica dell'operatore di sollevare e riposizionare il giogo. Possibilità di controllare facilmente anche saldature d'angolo, sopratesta , in verticale in quanto il Silver Yoke O.T.B. si autosostiene. L'alimentazione 42 Volt raddrizzata a semionda consente di rilevare sia difetti superficiali che interni.
Fornito completo di cassetta e cavo di collegamento standard lungo 5 metri alla rete 220V.
07.156 SY.MPS MAGNETE PERMANENTE
Consente l'effettuazione di controlli magnetoscopici dove non sia disponibile la corrente elettrica: i poli sono formati da due cilindri uniti fra loro da un cavetto flessibile, per permettere un miglior contatto anche su parti con geometrie complesse. In accordo a EN-ISO 9934-3, ASTM E709, ASTM E1444, ASME V-ART.7, MIL-STD-1949.
Peso: solo 450 grammi.



NUOVI GIOGHI SILVER YOKE "HEAVY DUTY"

Questa linea possiede caratteristiche di particolare robustezza in quanto le custodie sono realizzate con resina rinforzata in fibra di vetro, consigliati per impieghi gravosi. Riparabili in quanto i due semi gusci sono chiusi tramite bulloni.




07.202 SYDA400 SILVER YOKE HD 230 V CA-CC
Giogo HD, alimentazione 230 V c.a..
Magnetizzazione ALTERNATA e RADDRIZZATA con elettronica interna allo strumento. Peso 3,4Kg.

07.201 SYA448 SILVER YOKE HD 48 V
Giogo HD, alimentazione 48 V c.a..
Magnetizzazione ALTERNATA e RADDRIZZATA tramite il trasformatore 230/48V. Peso 3 Kg / raddrizzatore 07.123.


07.205 SYB100S SILVER YOKE HD 230 V c.a.
Giogo HD, alimentazione 230 V c.a.
Magnetizzazione ALTERNATA e RADDRIZZATA tramite dispositivo esterno opzionale di piccole dimensioni 07.206.
Dimensioni 210x190x50 mm. Peso 2.9Kg
